کيج گذاری
کيج گذاری
- جهت کنترل محدوده کيج ماژول گذاری خطوط هادی بر روی سقف قبل از آرماتورگذاری مشخص گردد.
- جهت کيج گذاری مطابق نقشه اجرا گردد.
- کيج ها با سيم قالب بندی با فاصله حداکثر يک متر به مش ها فيکس گردد.
- فاصله کيج ها نسبت به همديگر و در يک راستا بودن آنها و در دوجهت با وسايل مناسب اندازه گيری و مطابق طرح رعايت گردد.
- جهت جلوگيری از بالا آمدن کيج ماژولها و شبکه آرماتور علاوه بر رعايت اجرای دومرحله ای بتن سقف پيشنهاد ميگردد در فواصل مناسب شبکه مش پايين با سيم قالب بندی به تيرکهای افقی زير دال متصل گردد.
کيج گذاری

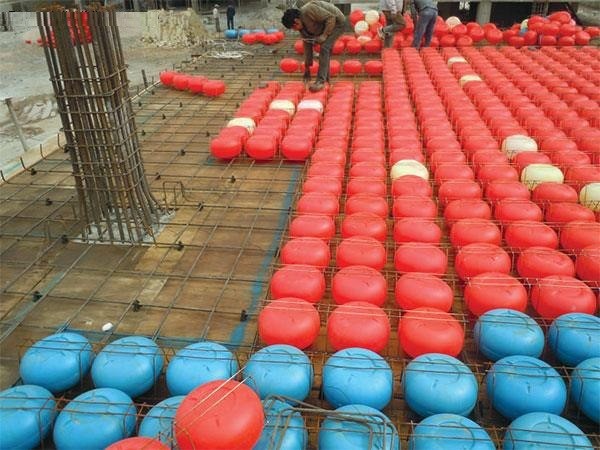

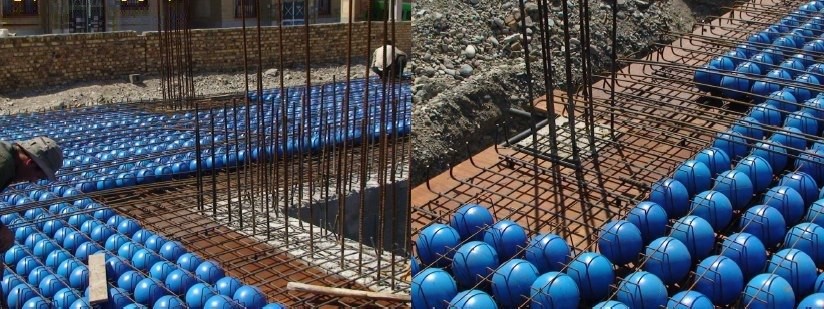

- با توجه به خطوط هادی ، قرارگیری کیج ماژول ها را توسط یک اسپری بر روی قالب سقف مشخص کرده و کیج ها چینش می شود.
نحوه اتصال طولی کیج ها بایستی به صورت ریسمان وعمود باشند.
فواصل بین دو گوی ( X درشکل) برابرفاصله بین دوگوی در بین دو کیج باشد.
فواصل آکس دوگوی ( Y درشکل) برابرفاصله بین دوگوی در بین دو کیج باشد.
نحوه اتصال عرضی کیج ها بایستی به صورت ریسمان وعمود باشند.
فواصل بین دو گوی ( X درشکل) برابرفاصله بین دوگوی در بین دو کیج باشد.
نحوه قراردادن کیج ها با فیکسچر همانند شکل انجام میشود .
استفاده از فیکسچر برای اتصال عرضی کیج ها
استفاده از فیکسچر برای اتصال عرضی کیج ها
- فواصل طولی وعرضی کیج از دیوار برشی و ستون و...(کنترل حریم قسمت های گوی گذاری شده ) که در نقشه ها مشخص شده است بایستی رعایت شود.
- کیج ماژول ها بایستی به مش پایین و مش بالایی با سیم آرماتور بندی مناسب فیکس شوند.
